A la hora de montar o ampliar un PC, no podemos comprar cualquier componente, ya que, aunque por fuera parezcan físicamente iguales, sus prestaciones y compatibilidad no son las mismas para todos.

La fuente de alimentación es el componente más importante de cualquier PC, ya que, no solo se encargar de suministrar energía a todos los componentes conectados a la placa base, sino que, además, también es la primera barrera de protección contra las incidencias de la red eléctrica.

En segundo lugar, encontramos la placa base. La placa base marca la compatibilidad de los componentes, no solo en cuanto a formato, sino también en cuanto a prestaciones ya que es donde se conectan todos los componentes de un PC.

A modo de ejemplo: si queremos ampliar un PC, debemos guiarnos por el soporte que ofrece la placa base, ya que, añadir un SSD M.2 compatible con PCIe 5.0 cuando la placa únicamente soporta PCIe 4.0 no nos permitirá disfrutar de la máxima velocidad que sea capaz de ofrecer.

Teniendo en cuenta que la base de un PC es la placa base, a continuación, os mostramos una guía para asegurarnos de que todos los componentes de un PC son compatibles tanto físicamente como en cuanto a rendimiento.

Compatibilidad de placa base con CPU

A la hora de elegir un procesador, tenemos dos opciones: Intel y AMD. Mientras que Intel utiliza el socket LGA1700 (12ª, 13ª y 14ª generación) y el LGA1851 (Intel Core Ultra 200), AMD utiliza dos: AM4 para procesadores Ryzen 3000 y AM5 para los Ryzen 7000 en adelante.

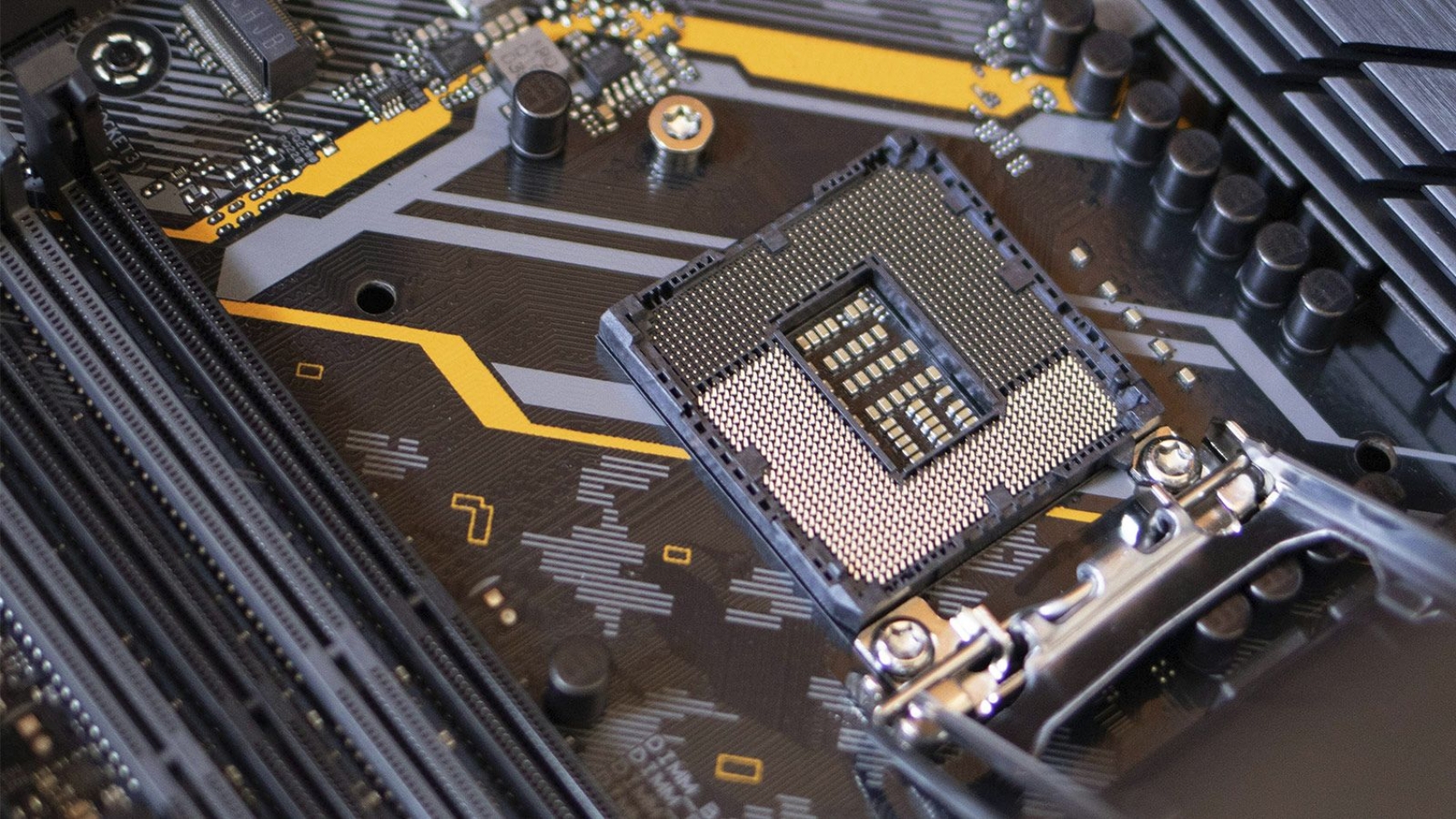

Socket

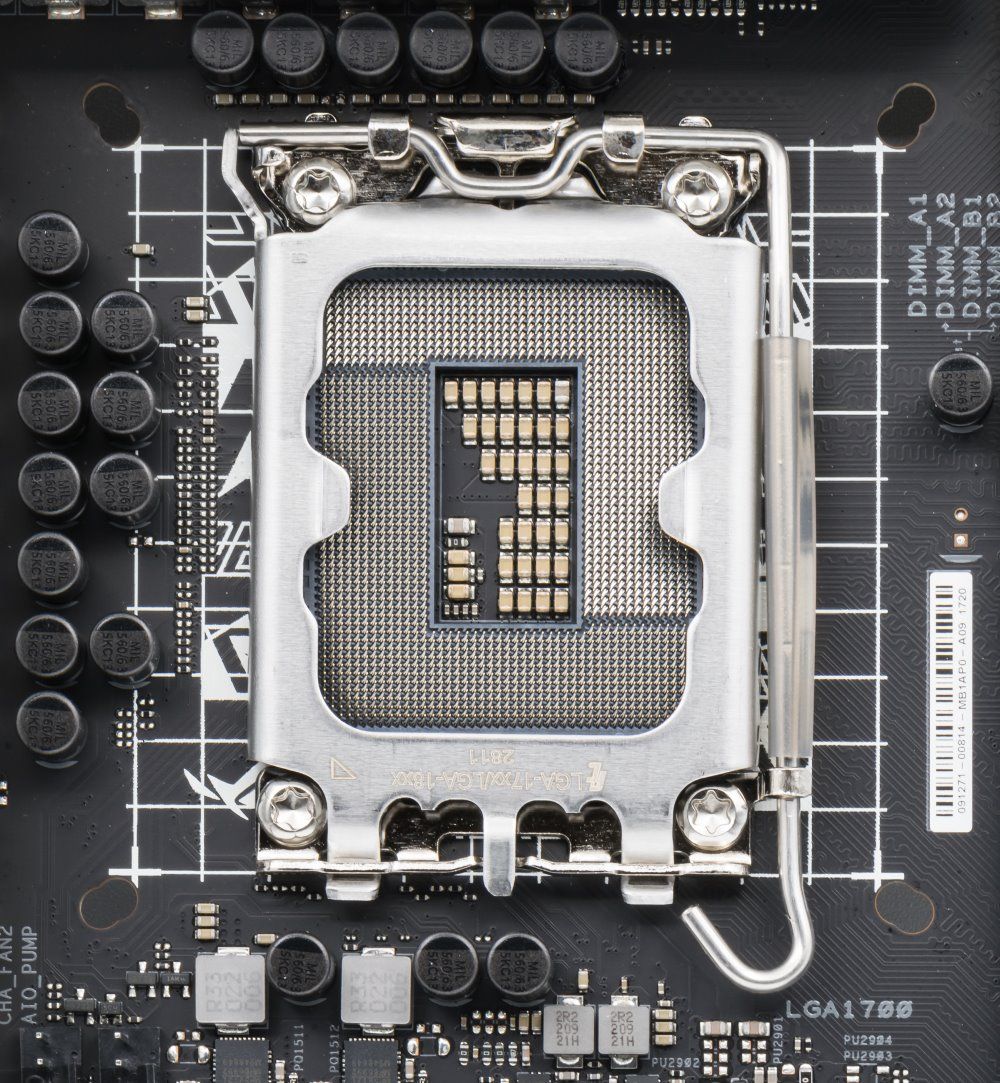

Eso significa que en el mercado podemos encontrar 4 tipos diferentes de sockets: LGA1700 y LGA1851 para procesadores de Intel y AM4 y AM5 para procesadores de AMD. Cada uno de estos sockets es compatible con unas determinados placas base, por lo que no podemos utilizar un procesador AM5 en una placa base con socket AM4, LGA1700 o LGA1851. No podemos utilizarlo porque físicamente no encajan.

Chipset

Además del socket, principal factor diferenciador de las placas base, no podemos olvidarnos del chipset quien se encarga de gestionar la comunicación entre la CPU y otros componentes. Este debe ser compatible con el procesador que queramos utilizar y, en base a su versión, ofrecerá un mayor o menor rendimiento.

Chipsets compatibles con AM4 con soporte para procesadores AMD Ryzen 1000 en adelante (algunos procesadores requieren de una actualización de la BIOS). Ofrecen soporta para hasta PCIe 4.0.

• A300
• A320
• B350
• X370
• B450
• X470
• A520
• B550
• X570

Chipsets compatibles con AM5 con soporte para procesadores AMD Ryzen 7000 en adelante (algunos procesadores requieren de una actualización de la BIOS). Cuenta con soporte para hasta PCIe 5.0.

• A620 / A620A
• B650
• B650E
• X670
• X670E
• B840
• B850
• X870
• X870E

Chipsets compatibles con LGA1700 con soporte para los procesadores de 12ª, 13ª y 14ª generación de Intel.

• Z790
• B760
• H770
• Z690
• B660

Chipsets compatibles con LGA1851 con soporte para los procesadores Core Ultra 200 de Intel.

• Z890

Cada placa base, además, incluye un número diferente de ranuras PCIe, soporta diferente número máximo de puertos SATA y de puertos USB. Su funcionamiento está asociado a la CPU.

Compatibilidad de placa base con GPU

A diferencia de la CPU, la compatibilidad de una tarjeta gráfica es más sencilla, y básicamente se reducen a la ranura PCIe de la placa base.

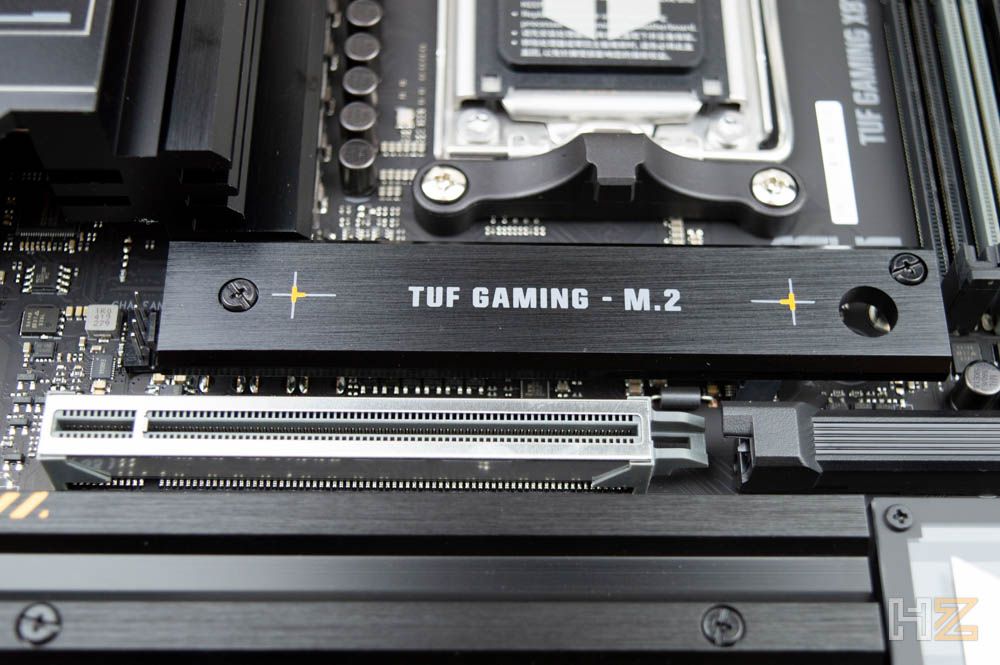

PCIe

Como hemos visto en el apartado anterior, en el mercado podemos encontrar placas base compatibles con PCIe 4.0 y PCIe 5.0, por lo que el rendimiento que ofrecen las diferentes versiones de PCIe no es el mismo.

Todas las tarjetas gráficas modernas se conectan a la placa base a través de la ranura PCIe x16 (salvo modelos muy concretos, todas las placas base incorporan una sola ranura de este tipo). Para sacarle el máximo partido a la gráfica, debemos instalarla en una placa base que sea compatible con la misma versión de PCIe de esta.

Si utilizamos, por ejemplo, una gráfica compatible con PCIe 5.0 en una placa base que solo ofrece soporte para PCIe 4.0 en la ranura PCIe x16, estamos limitando el rendimiento de esta al soportado por PCIe 4.0, por lo que nunca vamos a sacarle el máximo partido, llegando incluso a generar cuello de botella.

Pero, si conectamos una gráfica compatible con PCIe 4.0 a una placa base con soporte para PCIe 5.0, no vamos a tener ningún problema en sacarle el máximo partido ni se generará cuello de botella, ya que la placa es capaz de admitir toda la información que sea capaz de ofrecer la gráfica.

Tarjetas gráficas compatibles con PCIe 4.0

• NVIDIA. La serie RTX 30 y RTX 40 de NVIDIA son compatibles con PCIe 4.0 x8 o x16 dependiendo del modelo.
• AMD. La serie RX 5000, RX 6000 y RX 7000 compatibles con PCIe 4.0 x8 o x16 dependiendo del modelo.
• Intel. Tanto la primera como la segunda generación de gráficas de Intel, Intel Arc Series A y las Intel Arc Series B, únicamente son compatibles con PCIe 4.0 x8.

Tarjetas gráficas compatibles con PCIe 5.0

• NVIDIA. La serie RTX 50 de NVIDIA, es compatible con PCIe 5.0 x8 (RTX 5050 y RTX 5060 y RTX 5060 Ti en versiones para escritorio) o x16 (resto de los modelos).
• AMD. Las primeas gráficas de AMD compatibles con PCIE 5.0 es la serie RX 9000.
• Intel. Los modelos Arc Pro B de Intel, destinadas a estaciones de trabajo, son compatibles con PCIe 5.0 x 8.

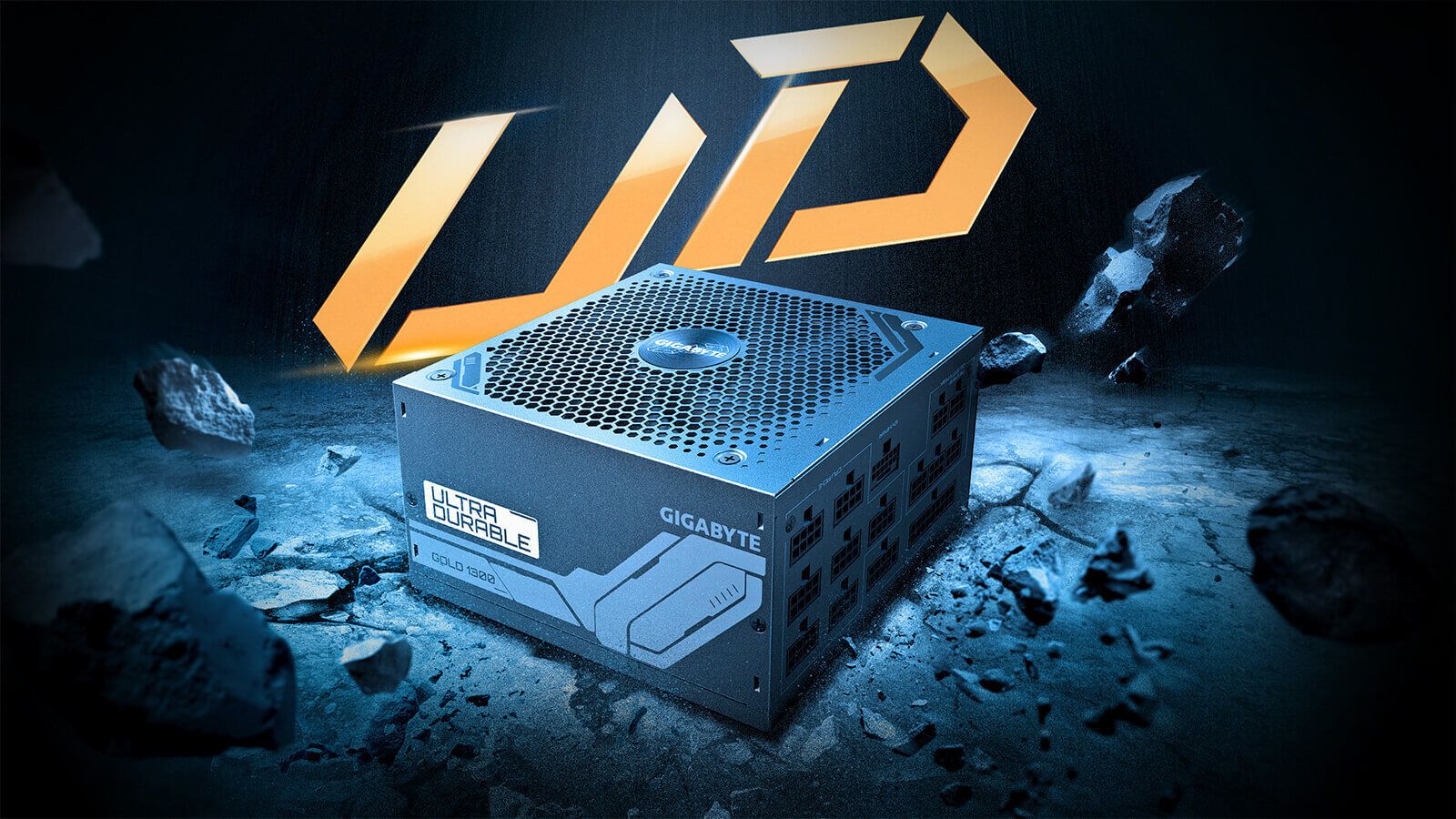

Fuente de alimentación

Si bien es cierto que podemos utilizar cualquier fuente de alimentación en un PC, en caso de instalar una tarjeta gráfica, no debemos dejarla fuera a la hora de comprar una GPU o montar un PC de cero.

Las tarjetas gráficas modernas, tienen un consumo mayor al del resto de componentes de un PC de forma combinada incluyendo el procesador, por lo que debemos elegir una fuente que sea capaz de ofrecer suficiente potencia en W para cubrir las necesidades de todos los componentes.  En las especificaciones de las tarjetas gráficas, se indica cuál es el tipo de fuente recomendaba.

Compatibilidad de placa base con memoria RAM

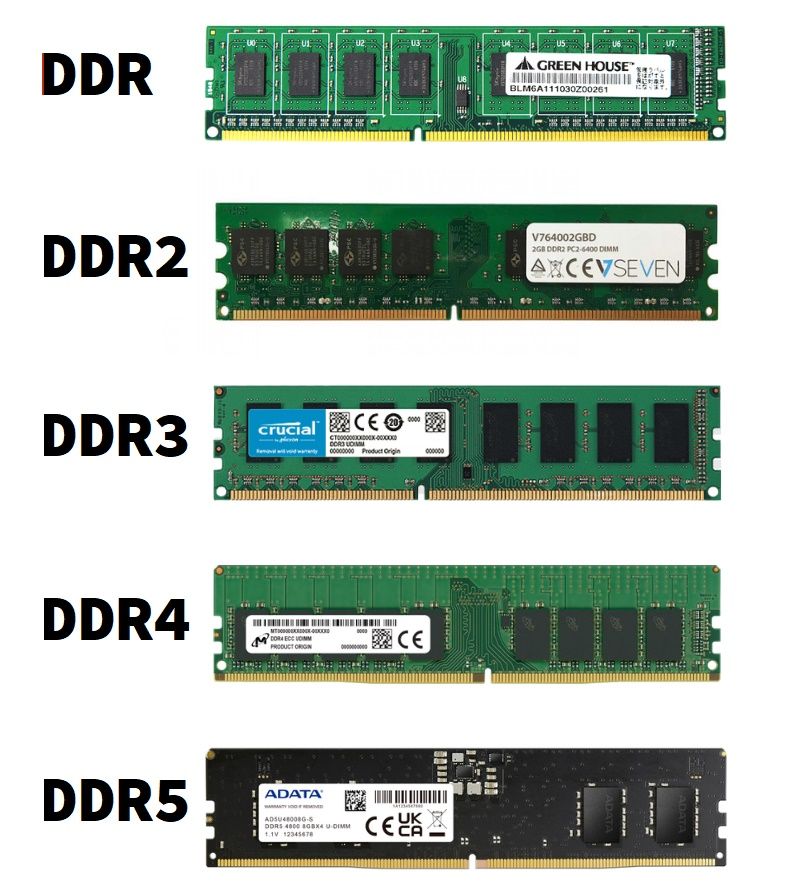

Elegir la memoria RAM es lo más sencillo de todo el proceso de ampliación o configuración de un equipo nuevo. El número de opciones se reduce a dos: DDR4 y DDR5. Ambos tipos de memoria tienen formatos diferentes, por lo que podemos utilizar un módulo DDR4 en una placa base que solo admite DDR5 y viceversa ya que nunca encajarán.

Debido a que tienen diferente formato (cambia la posición de la muesca central), las placas base compatibles con memoria DDR4, no son compatibles con memoria DDR5.

La compatibilidad de la memoria DDR4 y DDR5 con el procesador, la marca la placa base, por lo que nunca vamos a poder combinar un procesador con soporte para memoria DDR5 con memoria DDR4 afectando negativamente a su rendimiento.

La memoria DDR4, no solo es más lenta, sino que, además, ofrece una mayor latencia (a pesar de tener CL más alto que suple por con una mayor velocidad) y no está disponible con la misma cantidad de GB que los módulos DDR5, el estándar más moderno.

Cómo afecta la latencia de la RAM al rendimiento de un PC

Cuando hablamos de memoria RAM, no solo tenemos que hablar de DDR4 y DDR5. También tenemos que hablar la latencia, el tiempo de espera entre que el procesador solicita un dato y el momento en el que la memoria se lo entrega. Esta no se mide en MHz sino en ciclos de reloj.

Si estás buscando montar un PC y has buscado memoria RAM, es más que probable que hayas visto varias etiquetas con el valor junto a las siglas CL. Esto se refiere al Column Adress Strobe Latency y, como hemos comentado más arriba, se mide en ciclos de reloj.

En cuanto afecta al rendimiento, tenemos que hablar de tareas de uso diario y videojuegos. En las tareas de uso diario, ya sea para navegar, ver correos, escribir documentos, la latencia es imperceptible. Una latencia muy alta puede ocasionar micro retrasos a la hora de abrir aplicaciones o incluso cambiando entre las diferentes pestañas de un navegador.

En los videojuegos es donde realmente se nota. Los juegos requieren de acceso inmediato a datos que varían contantemente como la posición del jugador, físicas, texturas entre otros. Una latencia baja ayuda a estabilizar los FPS mínimos (1% low») reduciendo así los tirones. En la compilación de código, una latencia baja ofrece un mayor rendimiento ya que la CPU está continuamente cambiando entre miles de archivos.

Sin embargo, en la edición de vídeo, por ejemplo, es más importante la velocidad en MHz (ancho de banda) que la latencia, ya que se mueven bloques masivos de datos de forma secuencial.

Verificar la compatibilidad de los componentes de un PC
